학습목표
엔진 본체 정비
1 -1 : 점검, 진단, 조정하기
2-1 : 교환, 수리, 검사하기
엔진 본체 정비를 학습했습니다.

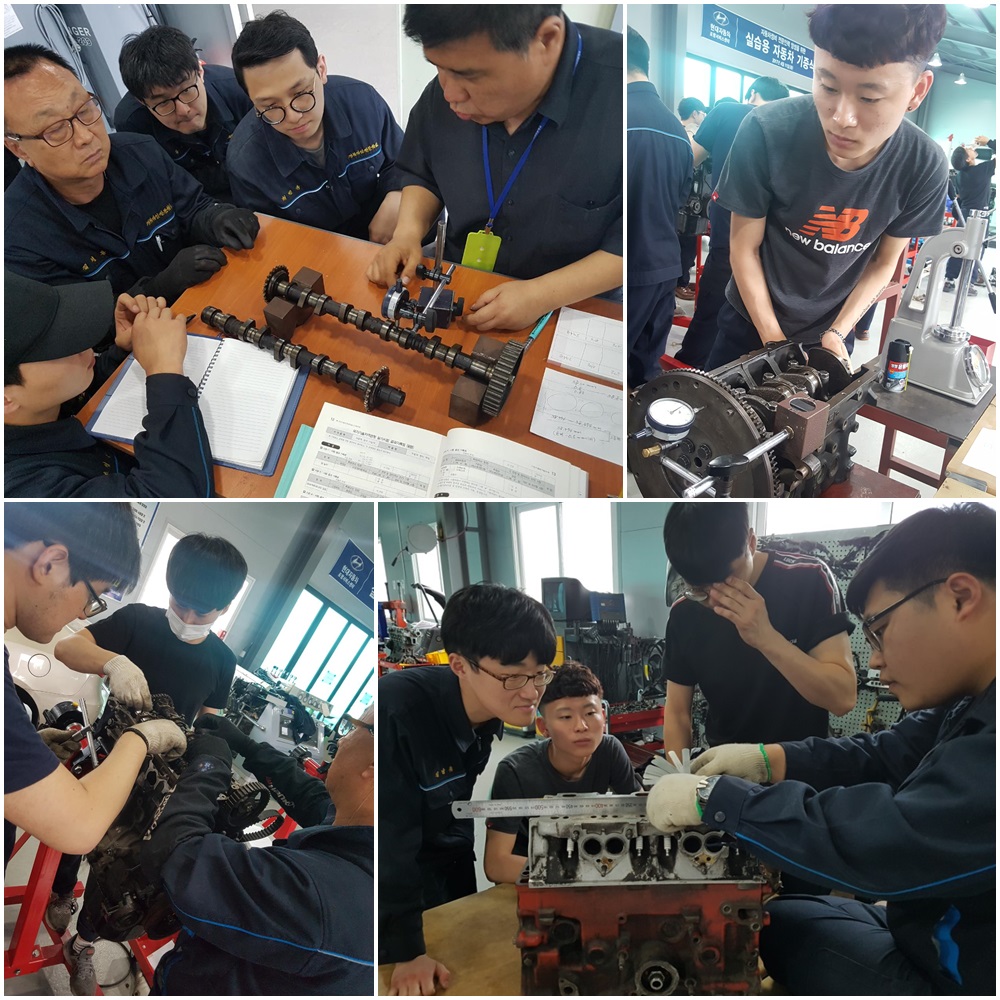

캠의 높이와 캠축의 휨 정도를 측정하였습니다.
캠의 높이 측정은 버니어 캘리퍼스를 활용하여 측정을 합니다.
저희 조가 맡은 엔진은 아반떼 엔진으로 캠의 높이 규정값은 흡기 43.2484mm, 배기 43.8489mm이며 한계값은 각각 - 0.5mm이하의 값입니다.
흡기 캠축의 4번 캠을 측정한 결과 43.06mm으로 양호했습니다.
캠축의 휨정도 측정은 다이얼 게이지를 활용한 측정입니다. 측정값은 0.01mm로 규정값 0.03mm의 이내였습니다.
그 외에도 다이얼 게이지를 활용한 플라이 휠 런아웃 측정과 실린더의 헤드 변형도를 자와 필러게이지를 사용하여 측정했습니다
1조학생들작성 (공병지 김성룡 김재진 손병무 최동락 최민규)
|
|
|
 |
